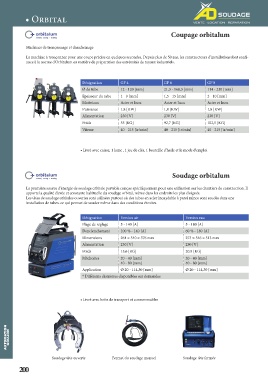

Page 200 - Catalogue
P. 200
• Orbital
Coupage orbitalum
Machines de tronçonnage et chanfreinage
La machine à tronçonner pour une coupe précise en quelques secondes. Depuis plus de 50 ans, les constructeurs d'installations font confi-
ance à la norme d'Orbitalum en matière de préparation des extrémités de tuyaux industriels.
Désignation GF 4 GF 6 GF 8
Ø de tube 12 - 120 [mm] 21,3 - 168,3 [mm] 114 - 230 [mm]
Epaisseur du tube 1 - 9 [mm] 1,5 - 15 [mm] 2 - 10 [mm]
Matériaux Acier et Inox Acier et Inox Acier et Inox
Puissance 1,8 [KW] 1,8 [KW] 1,8 [KW]
Alimentation 230 [V] 230 [V] 230 [V]
Poids 55 [KG] 92,7 [KG] 102,5 [KG]
Vitesse 40 - 215 [tr/min] 40 - 215 [tr/min] 40 - 215 [tr/min]
• Livré avec caisse, 1 lame , 1 jeu de clés, 1 bouteille d'huile et le mode d'emploi
Soudage orbitalum
La première source d'énergie de soudage orbitale portable conçue spécifiquement pour une utilisation sur les chantiers de construction. Il
apporte la qualité élevée et constante habituelle du soudage orbital, même dans les endroits les plus éloignés.
Les têtes de soudage orbitales ouvertes sont utilisées partout où des tubes en acier inoxydable à paroi mince sont soudés dans une
installation de tubes. ce qui permet de souder même dans des conditions étroites.
Désignation Version air Version eau
5 - 180 [A]
Plage de réglage 5 - 140 [A] 60 % - 180 [A]
273 × 546 × 513 mm
Denclenchement 100 % - 140 [A] 230 [V]
20,9 [KG]
Dimensions 264 × 540 × 376 mm 20 - 40 [mm]
40 - 80 [mm]
Alimentation 230 [V] Ø 20 - 114,30 [mm]
Poids 15,6 [KG]
Mâchoires 20 - 40 [mm]
40 - 80 [mm]
Application Ø 20 - 114,30 [mm]
* Différents diamètres disponibles sur demandes
• Livré avec boite de transport et consommables
augtooumjaotinon
Soudage tète ouverte Permet du soudage manuel Soudage tète fermée
200
