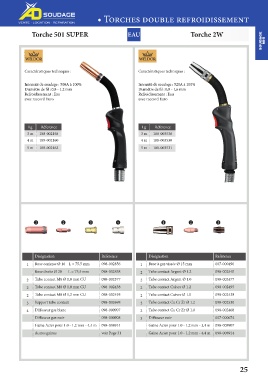

Page 25 - Catalogue

• Torches double refroidissement

Torche 501 SUPER EAU Torche 2W soudage
mig

Caractéristiques techniques : Caractéristiques techniques :
Intensité de soudage : 500A à 100% Intensité de soudage : 520A à 100%
Diamètre de fil : 0,8 - 1,2 mm Diamètre de fil : 0,8 - 1,6 mm
Refroidissement : Eau Refroidissement : Eau
avec raccord Euro avec raccord Euro

Lg Réference Lg Réference
3 m 188-002158 3 m 188-003536
4 m 188-002160 4 m 188-003530
5 m 188-002162 5 m 188-003531

BCDE BCD

Désignation Réference Désignation Référence

1 Buse conique Ø 16 L = 75,5 mm 098-002856 1 Buse à gaz vissée Ø 15 mm 007-000490
Buse droite Ø 20 L = 75,5 mm 098-002838
2 Tube contact Argent Ø 1.2 098-002540

2 Tube contact M8 Ø 0,8 mm CU 098-002377 2 Tube contact Argent Ø 1.0 098-002477
2 Tube contact M8 Ø 1,0 mm CU 098-002438
2 Tube contact M8 Ø 1,2 mm CU 098-002495 2 Tube contact Cuivre Ø 1.2 098-002495
3 Support tube contact 098-002698
4 Diffuseur gaz blanc 098-000907 2 Tube contact Cuivre Ø 1.0 098-002438
098-000908
Diffuseur gaz noir 2 Tube contact Cu Cr Zr Ø 1.2 098-002530

2 Tube contact Cu Cr Zr Ø 1.0 098-002468

3 Diffuseur noir 007-000674

Gaine Acier pour 1.0 - 1,2 mm - 4,4 m 098-008914 Gaine Acier pour 1.0 - 1,2 mm - 3,4 m 098-008907

Autres gaines voir Page 31 Gaine Acier pour 1.0 - 1,2 mm - 4,4 m 098-008914

25
