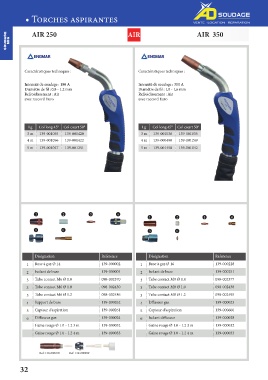

Page 32 - Catalogue
P. 32
• Torches aspirantes
soudage AIR 250 AIR AIR 350
mig
Caractéristiques techniques : Caractéristiques techniques :
Intensité de soudage : 180 A Intensité de soudage : 300 A
Diamètre de fil : 0,8 - 1,2 mm Diamètre de fil : 1,0 - 1,6 mm
Refroidissement : Air Refroidissement : Air
avec raccord Euro avec raccord Euro
Lg Col long 45° Col court 50° Lg Col long 45° Col court 50°
3 m 139-001055 139-000420 3 m 139-001036 139-001035
4 m 139-001056 139-000422 4 m 139-000490 139-001249
5 m 139-001057 139-001251 5 m 139-001458 139-001042
BCDE BCDE
FG FG
Désignation Réference Désignation Réference
139-000002 139-000228
1 Buse à gaz Ø 14 139-000004 1 Buse à gaz Ø 16 139-000251
2 Isolant de buse 098-002370 2 Isolant de buse 098-002377
3 Tube contact M6 Ø 0.8 098-002430 3 Tube contact M8 Ø 0.8 098-002438
3 Tube contact M6 Ø 1.0 098-002486 3 Tube contact M8 Ø 1.0 098-002495
3 Tube contact M6 Ø 1.2 139-000262 3 Tube contact M8 Ø 1.2 139-000023
4 Support de buse 139-000261 4 Dffuseur gaz 139-000666
5 Capteur d'aspiration 139-000024 5 Capteur d'aspiration 139-000028
6 Diffuseur gaz 139-000032 6 Isolant diffuseur 139-000032
139-000033 139-000033
Gaine rouge Ø 1.0 - 1.2 3 m Gaine rouge Ø 1.0 - 1.2 3 m
Gaine rouge Ø 1.0 - 1.2 4 m Gaine rouge Ø 1.0 - 1.2 4 m
Ref: 139-000218 Ref: 139-000259
32
