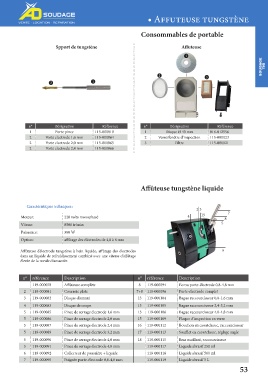

Page 53 - Catalogue
P. 53
Spport de tungstène • Affuteuse tungstène soudage
tig
CB Consommables de portable
Affuteuse
B
CD
n° Désignation Référence n° Désignation Référence
1 Porte pince 115-000010 1 Disque Ø 40 mm 016-012556
2 Porte electrode 1,6 mm 115-000064 2 Verre/fenêtre d’inspection 115-000023
2 Porte electrode 2,0 mm 115-000065 3 Filtre 115-000021
2 Porte electrode 2,4 mm 115-000066
Affûteuse tungstène liquide
Caractéristiques techniques : 23
4 15
Moteur: 220 volts monophasé 7
Vitesse: 8500 tr/min 8
Puissance: 380 W 5
Option: affûtage des éléctrodes de 4,8 à 8 mm
Affûteuse d’électrode tungstène à bain liquide, affûtage des électrodes 6
dans un liquide de refroidissement combiné avec une vitesse d’affûtage
élevée de la meule diamantée.
n° référence Description n° référence Description
119-000078 Affûteuse complète 8 119-000094 Écrou porte-électrode 0,8-4,8 mm
Courroie plate 7+8 119-000096 Porte-électrode complet
2 119-000081 Disque diamant 13 119-000104 Bague raccourcisseur 0,8-1,6 mm
3 119-000082
Disque de coupe 13 119-000105 Bague raccourcisseur 2,4-3,2 mm
4 119-000083 Pince de serrage électrode 1,6 mm 13 119-000106 Bague raccourcisseur 4,0-4,8 mm
5 119-000085 Pince de serrage électrode 2,0 mm 15 119-000109 Plaque d’inspection en verre
5 119-000086 Pince de serrage électrode 2,4 mm 16 119-000112 Bouchon en caoutchouc, raccourcisseur
5 119-000087 Pince de serrage électrode 3,2 mm 17 119-000113 Soufflet en caoutchouc, réglage angle
5 119-000089
Pince de serrage électrode 4,0 mm 18 119-000115 Bras oscillant, raccourcisseur
5 119-000090 Pince de serrage électrode 4,8 mm 119-000117 Liquide abrasif 250 ml
5 119-000091 Collecteur de poussière + liquide 119-000118 Liquide abrasif 500 ml
6 119-000092 Poignée porte-électrode 0,8-4,8 mm 119-000119 Liquide abrasif 5 L
7 119-000095
53
