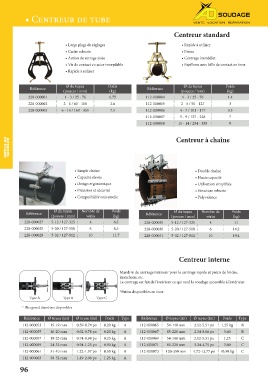

Page 96 - Catalogue
P. 96
• Centreur de tube
• Large plage de réglages Centreur standard
• Cadre robuste
• Action de serrage aisée • Rapide à utiliser
• Vis de contact en acier inoxydable • Précis
• Rapide à utiliser • Centrage immédiat
• Papillons avec bille de contact en inox
Référence Ø du tuyau Poids Référence Ø du tuyau Poids
(pouces / mm) (kg) (pouces / mm) (kg)
228-000001 1 - 3 / 25 - 76 0.75 112-000004 1 - 3 / 25 - 76 1.4
228-000002 2 - 6 / 60 - 168 2.6 112-000005 2 - 5 / 50 - 127
228-000003 6 - 14 / 168 - 355 7.5 112-000006 4 - 7 / 101 - 177 3
112-000007 5 - 9 / 127 - 228 3.3
112-000008 10 - 14 / 254 - 355 7
9
osuotuildseudru Centreur à chaîne
• Simple chaine • Double chaine
• Capacité élevée • Haute capacité
• Design ergonomique • Utilisation simplifiée
• Précision et sécurisé • Structure robuste
• Compatibilité universelle • Polyvalence
Référence Ø du tuyau Nombre de Poids Référence Ø du tuyau Nombre de Poids
(pouces / mm) vérin (kg) (pouces / mm) vérin (kg)
228-000027 5-12 / 127-325 4 6,3 228-000029 5-12 / 127-325 4 11
228-000025 5-20 / 127-508 6 8,3 228-000030 5-20 / 127-508 6 14,2
228-000028 5-32 / 127-812 10 11.7 228-000031 5-32 / 127-812 10 19,4
Centreur interne
Mandrin de centrage intérieur pour le centrage rapide et précis de brides,
manchons, etc.
Le centrage est fait de l’intérieur ce qui rend le soudage accessible à l’extérieur.
*Patins disponibles en inox
Type A Type B Type C
* Plus grand diamètres disponibles
Référence Ø tuyau (int) Ø tuyau (int) Poids Type Référence Ø tuyau (int) Ø tuyau (int) Poids Type
112-000053 15-19 mm 0.59-0.74 po 0.20 kg A 112-000065 54-140 mm 2.12-5.51 po 1.25 kg B
112-000055 16-20 mm 0.62-0.78 po 0.20 kg A 112-000067 85-220 mm 2.34-8.66 po 3.60 B
112-000057 19-25 mm 0.74-0.98 po 0.25 kg A 112-000069 54-140 mm 2.12-5.51 po 1.25 C
112-000059 24-32 mm 0.94-1.25 po 0.50 kg A 112-000071 85-220 mm 3.34-4.75 po 3.60 C
112-000061 31-40 mm 1.22-1.57 po 0.50 kg A 112-000073 120-350 mm 4.72-13.77 po C
112-000063 38-52 mm 1.49-2.08 po 1.25 kg A 10.50 kg
96
